10.1 分水口

分水导流结构用于将水从溪流或河流导流到灌溉系统的灌溉通道或管道入口。选择的转移类型将取决于小河或河流的大小，被转移的水量，灌溉系统是依靠重力还是水泵以及溪流中是否有鱼类需要充分考量。

小溪

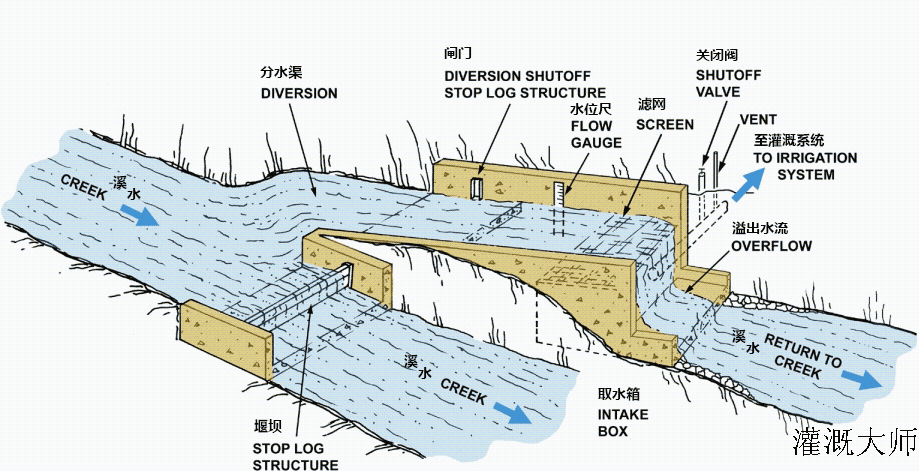

如果小河足够小，则可以在小河床内构造导流结构。图10.1 给出了一个小型的分流结构，该结构利用减缓水流进水将水分流到灌溉系统的入口。停止的最大高度不应超过12英寸，因为应允许小溪流过改道后进水口。该结构应允许鱼类通过，并应以使对河床和河岸的干扰最小化的方式进行构造。灌溉进水管通常直接设置在分流结构上游的水池中。

如果需要，可以使用小型石笼网代替水闸。石笼网是由重镀锌钢丝制成的间隔开的矩形容器，以均匀的六边形三重扭曲图案编织而成，开口约75mm x 225mm。石笼网结构将沉降，调整自身以适应基础沉降，并随着时间的流逝而封闭。如果将它们用作分流结构，则必须先将其密封。石笼网的构造方式如下：

1.为便于搬运和运输，提供的石笼网可以折叠成平整的位置。通过展开以及将边缘和隔膜简单地布线到侧岸面，可以很容易地组装它们。

2.将石笼网填充到一只脚的深度，然后在每个方向上放置一个交叉领带，并在石笼墙的网孔周围环绕。重复该操作直到石笼被填满。

3.相邻石笼的垂直边缘连接在一起；堆叠在填充石笼上的空石笼在正面和背面都连接到填充石笼上。

4.石笼装满后，将顶部折叠合上并连接到末端，侧面和隔膜。

图10.1 水闸分流口结构

小河

如果不可能直接从小河中取水，则必须将水分流转移到旁渠或泻湖中，再输送到灌溉系统中。 90度的改道将减少杂物进入进气口。图10.3 给出了一种将水引到灌溉渠或灌溉进水口的方法。如有可能，通道中间的疏水区域应足够大，以形成一个水池，以帮助清除碎沙石屑。然后可以清洁，该区域以定期清洁，以确保进水口没有碎屑。如果有鱼，则需要按照10.3 节中的指南调整用于防止物料进入通道的滤网尺寸。

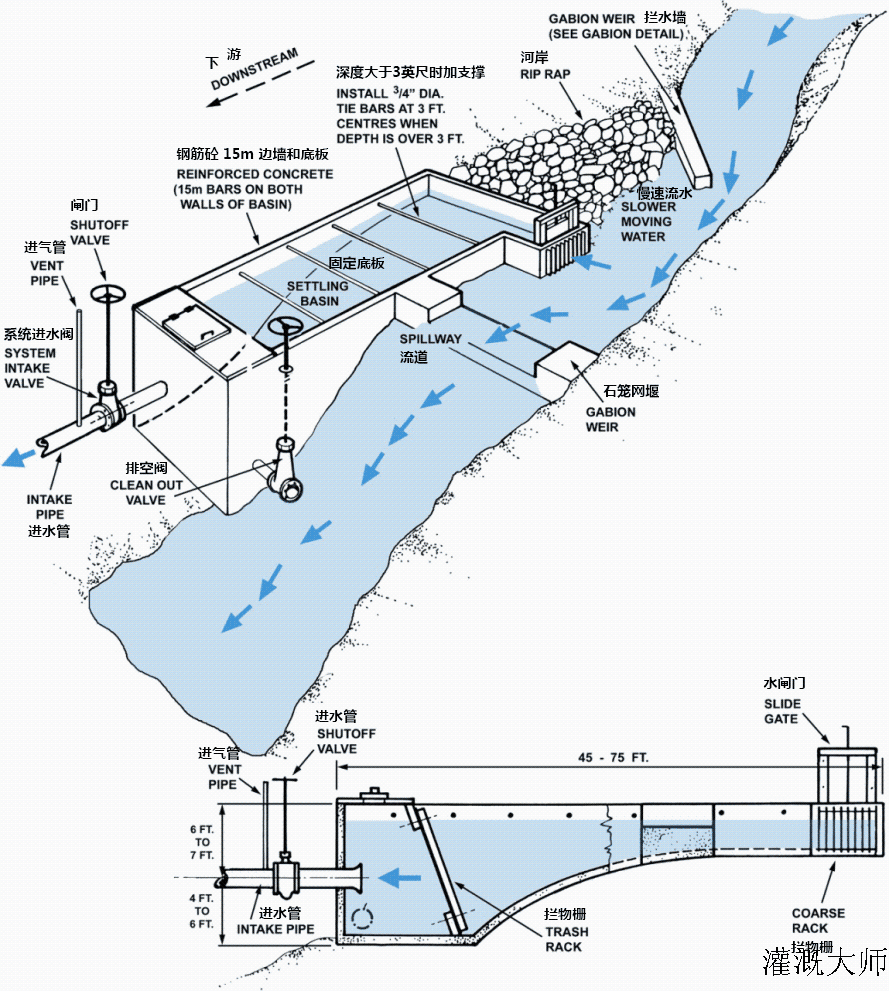

从高淤泥含量的溪流引水通常需要沉降池。水速度必须降低到0.5英尺/秒或更慢，以使沙和淤泥沉降。根据水中悬浮物的类型，沉降池的长度很容易达到20 m至40 m。沉降池的配置将取决于现场的具体情况。图10.2 显示了一个带有垃圾拦物栅架和进水管的小型混凝土沉降池。这种类型的进水口的成本可能非常昂贵，并且仅用于大型进水口系统。

图10.2 实用的沉降池引水结构

资料来源：小水电手册
