10.2 进水口

在不列颠哥伦比亚省，山区经常允许重力供水系统提供灌溉系统所需的工作压力。重力引水系统的进水口有特殊要求。

重力引水

从地表水源转移到重力自压给水口的流速应小于0.30 m / sec（1ft / sec）。可以通过在水进入灌溉主管线之前先将水分流到沟渠或小型水库中来降低流速。

进气孔应安装在靠近进水口的管道上，以便在管道进水口点上方进气。参见图10.3。进气孔可以简单地是一条通向大气的竖管，该竖管向水面以上延伸。这样可以确保在进水口产生直空阻塞时可以向管路中引入空气。对于大多数进气管小于12英寸的引水管系统，2英寸的进气孔应足够。

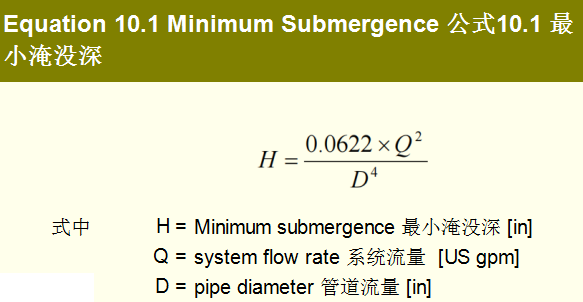

进水管的顶部应放置在适当位置，以确保其始终位于水面以下。为了防止空气进入系统，可以使用以下公式确定管道的最小淹没深度。

例如，表10.1 列出了各种流量下10“灌溉进水口所需的最小淹没深度。

请注意，流量增加一倍会使淹没深度增加四倍。

图10.3 显示了一个简单的重力进水口。 垃圾拦物栅架杆应使用 1/4“ x 1”的钢条，焊接到1/4“ x 2”的安装杆上，杆之间有3/4“的空间。垃圾架和管道入口之间应有清晰的开口大于实际管道直径的两倍，进水口处的流速应限制在垃圾箱的1英尺/秒。

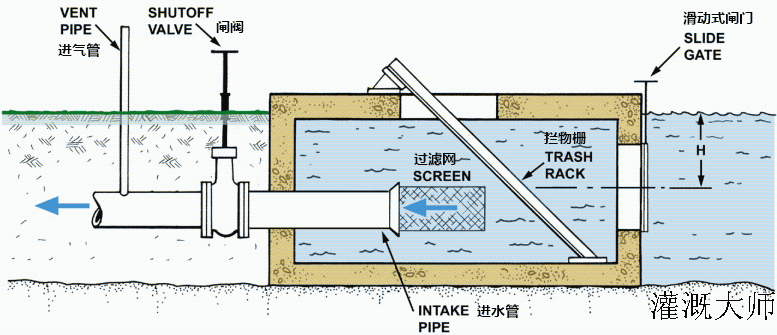

图10.3 倾斜的垃圾拦物栅进水口

水泵进水口

离心泵是不列颠哥伦比亚省灌溉系统中最常见的泵，其泵送水功率低于60 hp。在需要更高马力的设备在水面高差大的地方，用升降式水泵来克服过多的垂直水位高差或采用潜水泵。

图10.4 和10.5 说明了在小溪或湖泊上安装离心泵进水滤网的方法。所使用的进水类型将取决于水深和湖泊或小溪的底部地形。

吸水系统中的柔性橡胶软管系统允许进水口根据不同的水位进行调节。必须保持气密连接，以防止空气进入吸入管。

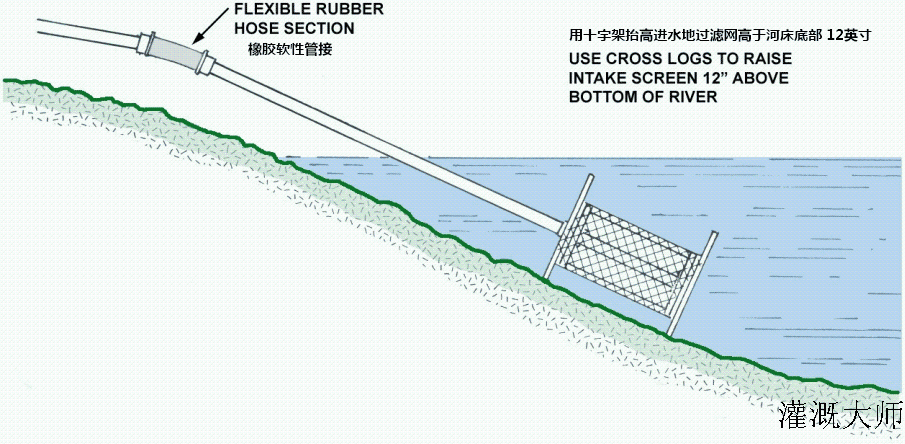

图10.4 标准离心泵进水口

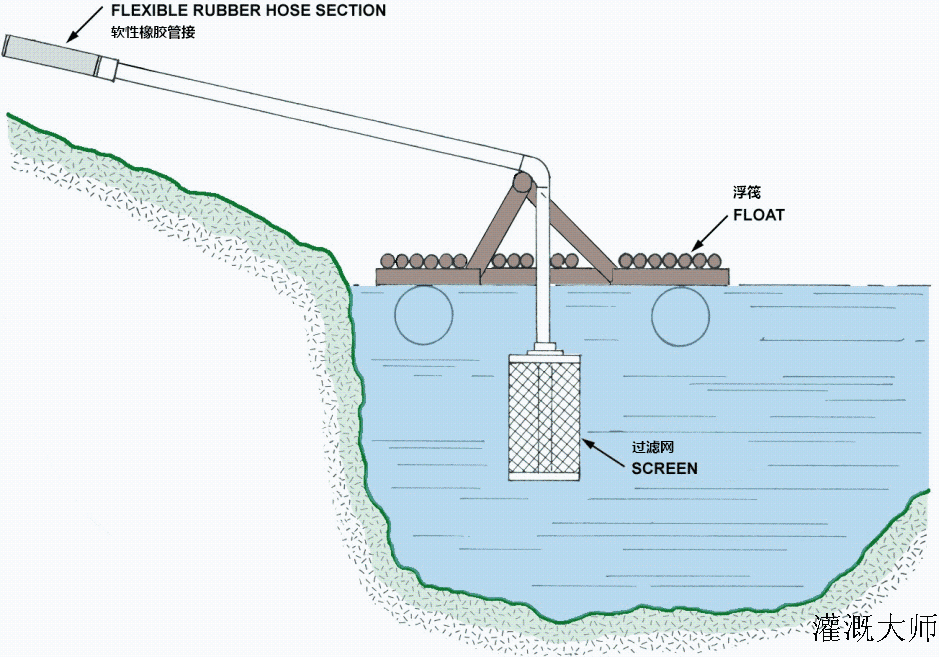

图10.5 深水安装的离心泵进水口

还提供自清洁进水口。 有两种类型。 第一种自清洁进水口使用一组喷嘴旋转滤网（图10.6）。 第二种类型使用旋转杆，其进水口内带有喷嘴（图10.7）。 两种类型的目的都是将可能堆积在筛网外部的杂碎物体屑喷洗出去。

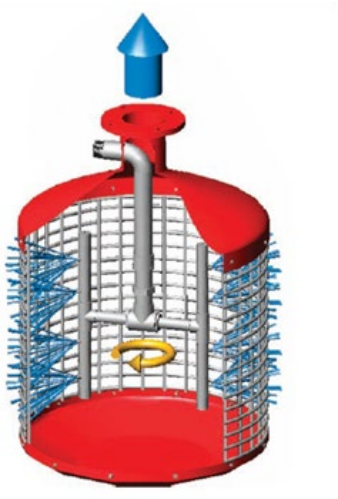

图10.6 旋转式自动清洁进水口

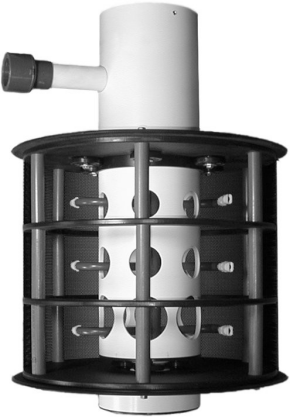

图10.7 非旋转式自动清洁入口

资料来源：沃特曼工业公司（Waterman Industries）–自清洁进水滤网WRS系列
