作物生长模型参数调整中利用家用摄像头进行调参的研究
利用家用摄像头调整作物生长模型参数的方法
全面解析从高光谱到RGB摄像头的作物表型分析技术路径与未来农业应用
本报告深入探讨了如何利用家用摄像头进行作物生长模型参数调整的技术路径，分析了当前研究空白，并提出了未来发展方向。通过系统性地构建从图像特征到模型参数的关联框架，为智慧农业的普及应用奠定基础。
现代农业中的作物生长监测技术
报告日期：2025年10月3日
研究摘要与背景
作物生长模型，如瓦赫宁根大学（Wageningen University）开发的PCSE（Python Crop Simulation Environment）模型，是现代农业科学中用于模拟和预测作物生长发育、产量形成以及资源利用效率的关键工具。这些模型的准确性高度依赖于一套复杂的参数，这些参数描述了作物的遗传特性以及与环境的交互作用。
传统上，这些参数的本地化校准需要耗时、昂贵且劳动密集型的田间试验。随着低成本传感器技术，尤其是消费级RGB摄像头的发展，利用这些设备进行无损、高频次的作物生长监测，并以此为基础动态调整模型参数，成为一个极具潜力的前沿研究方向。
核心研究目标
本报告旨在系统性地探索利用家用摄像头（包括红外、高光谱及最终的RGB摄像头）进行作物生长模型参数调整的技术路径和研究现状。报告将分步进行，首先分析技术上更为成熟但成本更高的红外/高光谱成像技术与模型参数关联的潜力，然后重点探讨如何将研究焦点转移到成本低廉、易于普及的家用RGB摄像头上，并试图建立其观测数据与PCSE这类机理模型参数之间的桥梁。
第一阶段：利用红外与高光谱摄像头进行作物表型分析与模型关联
在探索使用低成本RGB摄像头之前，有必要首先回顾和分析信息量更丰富的光谱成像技术。红外与高光谱摄像头能够捕捉可见光范围之外的电磁波谱信息，提供关于作物生理状态（如水分、氮素、叶绿素含量）的直接线索。
1. 红外/高光谱成像技术在作物表型分析中的应用
高光谱成像技术结合了成像技术和光谱技术，能够获取连续、窄波段的光谱信息，从而实现对作物精细生理生化参数的定量反演。研究表明，近红外（NIR）和高光谱图像数据在作物表型分析中扮演着重要角色：
数据采集与处理流程
典型的流程包括图像获取、辐射定标和反射率校正等预处理步骤，接着通过主成分分析（PCA）等方法进行数据降维和特征提取，最终利用机器学习或多元回归模型将光谱特征与特定的表型性状（如生物量、氮浓度、叶面积指数等）关联起来。
高通量表型分析
这些技术是高通量表型平台的核心组成部分，能够非侵入性地大规模评估作物的生长活力、抗逆性及品种差异，为遗传育种和精准农业管理提供数据支持。

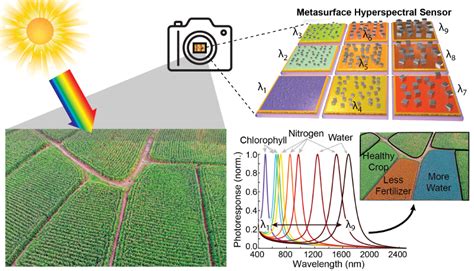

高光谱成像技术在作物表型分析中的应用
2. 从光谱特征到作物模型参数的关联挑战
尽管高光谱技术能提取丰富的作物生理信息，但如何将其直接与PCSE这类机理模型的参数进行关联，是当前研究面临的巨大挑战。
缺乏直接关联算法的公开报道
在现有文献中，虽然详细描述了高光谱图像的处理流程，但并未找到将提取的光谱特征与PCSE模型参数进行直接关联的具体算法或工作流。
数据集的缺失
研究的核心瓶颈之一是缺乏公开的、配对好的数据集。目前，我们未能找到将红外或高光谱图像、地面真值（如作物不同器官的干物质、叶面积指数等）以及对应的PCSE模型在特定条件下的输出或校准后的参数集进行匹配的公开数据库。这类数据集是开发和验证"图像特征到模型参数"映射算法的基础。
因此，虽然高光谱技术在理论上为获取与模型参数（如光合作用效率、养分胁迫因子等）相关的生理信息提供了可能，但实现从传感器数据到模型参数的自动调整，仍需跨越算法开发和基准数据集构建这两大障碍。
第二阶段：利用家用RGB摄像头进行参数调整的可行性与挑战
将目光转向成本更低、更易于部署的家用RGB摄像头是该研究方向的最终目标。尽管RGB图像的光谱信息有限，但其在空间和时间维度上的高分辨率为监测作物形态和部分生理变化提供了可能。
1. RGB摄像头在农业监测中的现有应用
现有研究已广泛证实RGB摄像头在农业领域的应用价值，尽管多数研究平台是无人机而非固定的家用摄像头，但其基本原理是相通的：
生长动态监测
RGB图像可以有效用于监测作物的生长周期、植被覆盖度、生长活力（vigor）和氮素状况等。通过图像处理技术，可以计算出多种植被指数（如绿度指数），这些指数与叶面积指数（LAI）、生物量等关键生长指标高度相关。
三维结构重建
结合RGB-D（深度）摄像头或使用多视角图像进行运动恢复结构（Structure-from-Motion, SfM）技术，可以重建作物的三维点云模型，从而精确测量株高、茎粗、叶片角度等形态学参数。
替代昂贵传感器
有研究指出，在某些应用场景下，商业RGB相机可以通过特定的算法和颜色分析，替代昂贵的光谱传感器来估算作物的某些生长参数。
RGB摄像头在农业监测中的应用示例
2. 核心挑战：建立RGB特征与PCSE模型参数的关联
与高光谱数据一样，将RGB图像特征与PCSE模型参数直接关联的研究目前在公开文献中极为罕见。一方面有大量关于RGB图像用于作物监测的文献，另一方面有PCSE模型的详细介绍和传统校准方法的讨论，但将两者直接结合，特别是使用"家用RGB摄像头"进行参数校准的实证研究，几乎为空白。
3. 构建从RGB图像到PCSE参数调整的理论框架
基于现有信息和对作物模型的理解，我们可以构建一个利用RGB摄像头数据间接调整PCSE模型参数的理论框架。这个过程不是一步到位的直接映射，而是一个基于"代理变量"（Proxy Variable）的多步推理过程：
步骤一：提取代理变量
从RGB图像中提取时间序列的代理变量，如冠层覆盖度、植株高度和颜色指数
步骤二：关联状态变量
将代理变量与PCSE模型的状态变量（如LAI、株高）建立联系
步骤三：数据同化
通过数据同化技术调整模型参数，优化模型预测
从RGB图像中提取时间序列的代理变量
冠层覆盖度（Canopy Cover, CC）：通过色彩空间转换（如HSV）和阈值分割，可以有效地将绿色植被与土壤背景分离，计算出冠层在图像中的像素占比。这一时间序列数据可以作为叶面积指数（LAI）发展的代理。
植株高度（Plant Height）：对于固定位置的家用摄像头，如果配合一个已知尺寸的参照物，可以通过简单的几何关系估算作物顶端的高度。或者利用RGB-D摄像头直接获取深度信息。
颜色指数（Color Indices）：从RGB值可以计算多种颜色指数，如归一化绿色指数（Normalized Green Index）等。这些指数的变化可以反映作物的氮营养状况或胁迫状态，间接关联到模型中的光合作用或养分胁迫相关参数。
将代理变量与PCSE模型的状态变量关联
PCSE模型模拟的核心是作物每日的干物质积累与分配，其关键状态变量包括发育阶段（Development Stage, DVS）、叶面积指数（LAI）、各器官（根、茎、叶、储藏器官）的干物质量等。
我们可以建立经验或半机理模型，将上一步提取的代理变量与这些状态变量联系起来。例如：
LAI(t) ≈ f(CC(t))：通过特定作物在不同生育期的实测数据，建立冠层覆盖度与LAI之间的关系模型。Height_sim(t)vsHeight_obs(t)：模型模拟的株高与摄像头观测的株高可以直接对比。Nitrogen_Stress_Factor ≈ g(Color_Index(t))：建立颜色指数与模型中氮胁迫因子之间的关系。
通过数据同化（Data Assimilation）调整模型参数
数据同化是一种将模型预测与实际观测相结合，从而优化模型状态或参数的技术。在这里，我们将摄像头观测到的时间序列数据（如由CC换算来的LAI序列）视为"真实"观测值。
当模型模拟的LAI曲线与观测到的LAI曲线出现偏差时，可以通过优化算法（如粒子滤波、集合卡尔曼滤波或简单的最小二乘法）来调整影响LAI动态的PCSE模型参数。
可以调整的参数可能包括：
物候发育参数：如
TSUM1（出苗到开花所需有效积温）、TSUM2（开花到成熟所需有效积温），这些参数决定了生长周期的长度。叶片生长参数：如
SLAT（比叶面积）、SPAN（叶片寿命），这些直接影响LAI的形成和衰减。干物质分配参数：如
FR（分配到根系的干物质比例）、FL（分配到叶片的比例）等，这些参数会间接影响LAI。
4. 面临的主要挑战与研究空白
实证研究的空白
当前最大的挑战是缺乏将上述理论框架付诸实践的系统性研究。这需要设计专门的实验来验证这一路径的可行性。
RGB信息的局限性
RGB数据对光照变化、阴影、相机白平衡等环境因素非常敏感，需要开发稳健的图像校准和处理算法。此外，RGB无法直接反映作物的内部生理状态，其反映的"胁迫"往往是滞后的、表观的。
模型参数的非唯一性
作物模型参数众多且存在"异参同效"问题，即不同的参数组合可能产生相似的模拟输出。仅依靠有限的几个代理变量（如覆盖度和高度）来约束整个复杂的模型系统，可能会导致参数估计的不确定性很高。
从"无人机"到"家用"的转换
无人机获取的是垂直俯视图像，易于计算覆盖度。而家用摄像头通常是侧视或斜视，图像的几何校正和三维信息提取更为复杂，需要更先进的计算机视觉算法。
未来研究方向与建议
为了填补当前的研究空白，并最终实现利用家用RGB摄像头进行作物模型参数调整的目标，建议未来的研究可以从以下几个方面展开：
1. 构建基准数据集
这是最关键和最紧迫的一步。需要在控制环境（如温室）和半控制环境（田间试验点）中，部署固定的RGB摄像头，进行长期、高频次的图像采集。同时，进行破坏性取样，获取地面真值数据（LAI、生物量、株高、氮含量等），并利用这些数据对PCSE模型进行传统方法的精细校准。最终形成一个包含"RGB图像序列-地面真值-已校准模型参数"的公开基准数据集。
2. 开发稳健的图像特征提取算法
针对家用摄像头拍摄角度多变、光照不均一等问题，开发专用的图像分割、几何校正和特征提取算法，以获得可靠的冠层覆盖度、株高和颜色指数等时间序列数据。
3. 研究代理变量与模型状态变量的关系
针对特定作物（如小麦、玉米、番茄），通过实验数据，系统性地研究冠层覆盖度与LAI、颜色指数与氮胁迫等之间的定量关系，并建立转换模型。
4. 探索数据同化与参数优化算法
比较不同数据同化方法（如集合卡尔曼滤波、粒子群优化等）在利用稀疏的、间接的RGB观测数据来优化PCSE模型参数时的效果和稳健性。重点研究如何识别和调整对模型输出最敏感的关键参数。
智慧农业未来技术发展路线图
结论
利用家用摄像头进行作物生长模型参数调整是一个极具吸引力且符合未来智慧农业发展趋势的研究方向。当前的研究现状表明，无论是利用先进的高光谱传感器还是普及的RGB摄像头，都存在从图像特征到模型参数直接关联的巨大研究空白。目前的技术储备主要集中在利用视觉传感器进行表型参数的提取，而PCSE等机理模型的校准仍然依赖传统方法。
本报告提出的"代理变量-数据同化"理论框架，为连接RGB图像观测和PCSE模型参数调整提供了一条可行的、尽管充满挑战的路径。未来的研究必须首先着力于构建高质量的基准数据集，并在此基础上开发稳健的算法，才能将这一富有前景的设想转化为现实。
一旦成功，这项技术将极大地降低作物模型应用的门槛，使得基于模型的精准农业决策能够惠及更广泛的生产者，对保障全球粮食安全具有深远意义。
长期愿景
随着真实田间数据集扩大，可移除高光谱轮换设备，仅留一套廉价RGB，实时调节播后作物生长轨迹，并为农户提供低门槛的"掌上 Wageningen"策略。这种低成本、高效率的作物监测与管理方式将彻底改变传统农业的生产模式，推动农业向智能化、精准化方向发展。
