基于摄像头数据的作物WOFOST模型调参与灌溉决策优化研究
探索利用摄像头数据提升WOFOST模型精度，构建作物生长数字孪生，实现精准灌溉决策，助力智慧农业发展
一、研究背景与目标
精准农业是农业现代化的重要发展方向，而作物生长模型是精准农业的核心技术支撑。WOFOST(World Food Studies)模型作为国际上广泛应用的作物生长模型，能够模拟作物生长发育过程、干物质积累和分配以及产量形成等过程，为农业生产决策提供科学依据。然而，传统WOFOST模型参数多基于经验确定，难以完全反映特定环境和作物品种的特性，影响了模型预测精度。
近年来，随着计算机视觉技术的快速发展，利用摄像头获取作物生长信息已成为作物表型监测的重要手段。多光谱、高光谱摄像头能够捕捉作物冠层的精细光谱特征，提供丰富的生理生化信息，为作物生长模型参数校准提供了新的数据源。同时，随着消费级RGB摄像头的普及，低成本、便捷的作物监测成为可能，为模型应用推广创造了条件。
本研究旨在探索利用摄像头数据进行作物WOFOST模型调参的技术路径，建立精准的作物生长数字孪生模型，并基于该模型开发灌溉优化决策方法，实现作物高效节水灌溉。研究将首先针对禾类作物开展研究，随后扩展到长年生果树；前期采用多光谱、高光谱摄像头获取高精度数据，后期探索消费级RGB摄像头的应用潜力。研究成果将为家庭农场和大田精准灌溉提供技术支撑，促进农业水资源高效利用和作物产量提升。
二、WOFOST模型与摄像头数据融合技术路径
2.1WOFOST模型结构与参数敏感性分析
WOFOST模型是一个基于生理过程的作物生长模型，主要模拟作物生长发育、干物质积累与分配、水分和养分胁迫等过程。模型参数可分为作物遗传参数、土壤参数和管理参数三大类。在进行模型调参前，首先需要对模型参数进行敏感性分析，识别对模型输出（如生物量、产量、蒸腾量等）影响较大的关键参数。
研究表明，WOFOST模型中对作物生长和产量影响较大的参数主要包括：潜在最大叶面积指数(LAI)、比叶面积(SLA)、干物质分配系数、收获指数、光利用效率等。这些参数的敏感性因作物类型、生长环境和管理措施而异。
基于前期已有的WOFOST模型调参和参数敏感性分析经验，本研究将采用全局敏感性分析方法，如拉丁超立方抽样结合偏秩相关系数法，系统评估各参数对模型输出的影响程度，确定不同条件下的关键敏感参数，为后续模型校准提供依据。

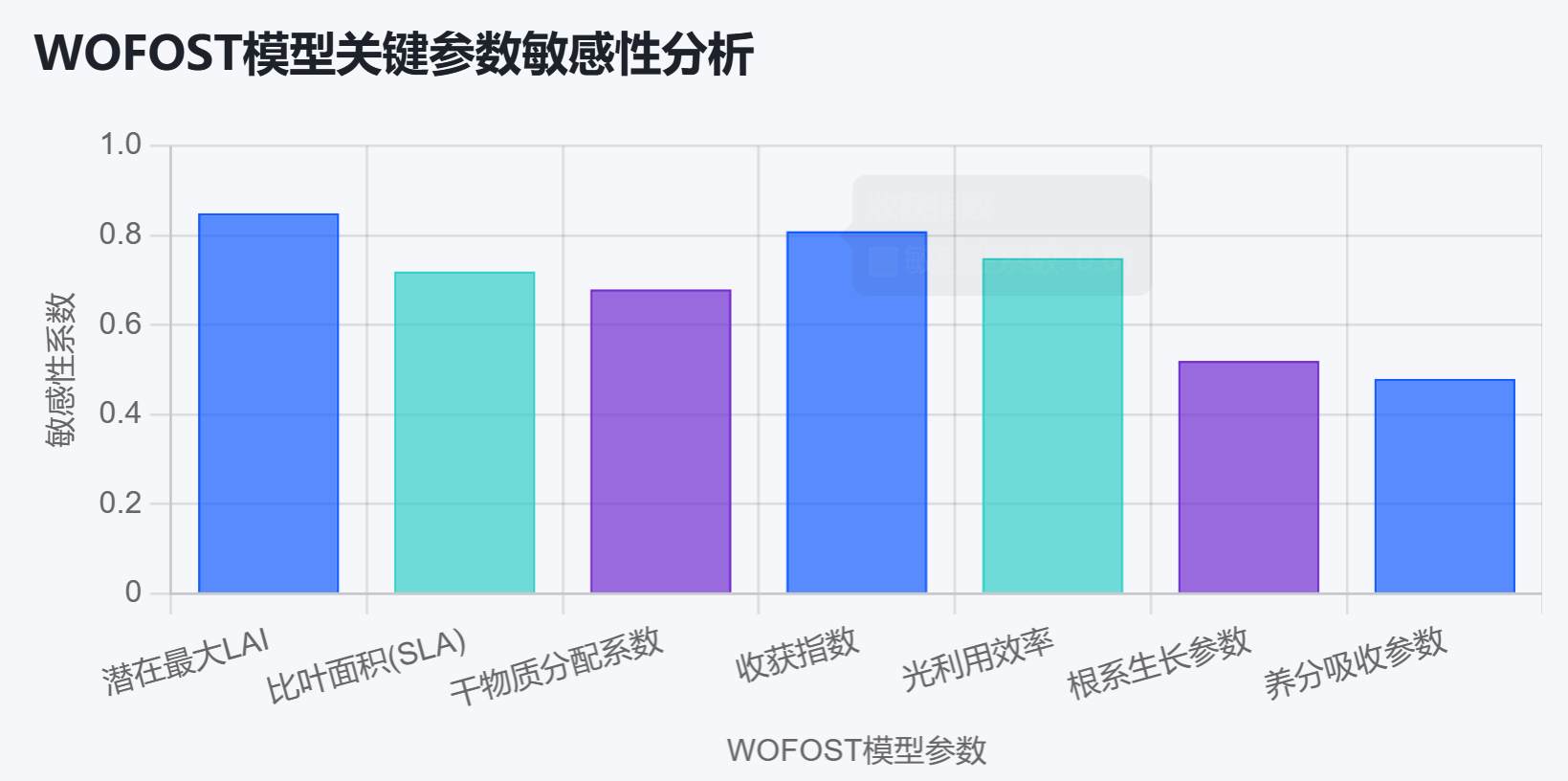

WOFOST模型关键参数敏感性分析
2.2摄像头数据获取与处理技术
2.2.1 多光谱/高光谱摄像头数据采集与处理
多光谱和高光谱摄像头能够获取作物冠层在多个窄波段的反射率信息，这些信息与作物生理生化参数（如叶绿素含量、氮含量、叶面积指数等）密切相关。
数据采集设备
选用无人机搭载多光谱/高光谱相机系统，如大疆精灵4多光谱版、Parrot Sequoia等设备，包含蓝、绿、红、红边和近红外等波段，中心波长分别为450nm、560nm、650nm、730nm和840nm左右。
数据采集策略
在作物关键生育期进行数据采集，飞行高度控制在12-30米，航向和旁向重叠率设置为75%-80%，确保图像拼接质量。
图像处理流程：
- 辐射校准：消除光照条件、相机响应等因素的影响，将原始DN值转换为反射率
- 几何校正：通过地面控制点进行图像配准，消除几何变形
- 图像拼接：使用专业软件生成数字正射影像(DOM)和数字地表模型(DSM)
- 感兴趣区域(ROI)提取：提取作物区域的光谱信息
常用植被指数：
2.2.2 RGB摄像头数据采集与处理
在研究后期，将探索利用消费级RGB摄像头进行作物监测的技术路径。相比多光谱/高光谱摄像头，RGB摄像头成本更低、操作更简便，更适合在家庭农场和小规模种植中推广应用。
数据采集设备
选用普通消费级数码相机、智能手机或低成本网络摄像头作为数据采集工具，通常具有300万像素以上的分辨率。
图像处理流程
包括图像预处理、颜色空间转换、作物区域分割和特征提取等步骤，从RGB图像中提取有价值的作物生长信息。
基于RGB图像的植被指数：
- 归一化绿红差异指数(NGRDI)：(G-R)/(G+R)
- 过绿指数(EXG)：2G-R-B
- 植被颜色指数(VCI)：(G-R)/(G+R+B)
2.3摄像头数据与WOFOST模型的集成方法
将摄像头数据与WOFOST模型集成的核心是建立图像特征与模型参数之间的关联关系，实现模型参数的动态校准。
多光谱/高光谱数据校准
直接参数替换法
通过多光谱/高光谱数据反演的LAI、叶绿素含量等参数直接替换WOFOST模型中的对应参数
数据同化方法
采用集合卡尔曼滤波(EnKF)、粒子滤波等技术，将反演的状态变量与WOFOST模型融合
机器学习辅助校准法
利用随机森林、梯度提升回归树等算法建立光谱特征与模型参数之间的非线性映射关系
RGB数据简化校准
颜色特征-参数关联法
基于RGB图像提取的颜色特征与作物生长参数建立经验关系，用于模型校准
深度学习辅助校准法
利用卷积神经网络、U-Net等直接从RGB图像中提取与模型参数相关的特征
多源数据融合校准法
将RGB图像数据与其他低成本传感器数据融合，构建多源数据驱动的模型校准框架
2.4作物生长数字孪生模型构建
基于摄像头数据校准的WOFOST模型，将进一步构建作物生长数字孪生模型，实现对作物生长过程的实时监测和精准模拟。
时空多尺度建模
将基于摄像头的点尺度信息与田块尺度的WOFOST模型结合，实现多尺度建模
多模型融合
将WOFOST模型与其他过程模型或数据驱动模型融合，提高预测能力
实时更新机制
建立基于摄像头数据的模型参数实时更新机制，实现动态匹配
可视化与交互界面
开发数字孪生模型的可视化界面，为灌溉决策提供支持
三、灌溉优化决策方法研究
3.1基于数字孪生模型的灌溉需求预测
精准灌溉的核心是准确预测作物的实际需水量，基于数字孪生模型，可以实现对作物蒸腾量和土壤水分动态的精准模拟。
关键计算步骤
- 潜在腾发量计算：
利用Penman-Monteith公式或参考作物腾发量(ET0)计算方法，结合气象数据计算
- 作物系数确定：
基于数字孪生模型模拟的作物生长状态动态确定作物系数(Kc)
- 实际蒸腾量计算：
根据土壤水分状况和作物水分胁迫程度计算
- 土壤水分动态模拟：
利用WOFOST模型中的土壤水分平衡模块模拟根层土壤水分变化
实际蒸腾量计算公式
ETc = Kc * Ks * ET0
其中：
ETc - 作物实际蒸腾量
Kc - 作物系数
Ks - 土壤水分胁迫系数
ET0 - 参考作物腾发量
土壤水分动态模拟要素
- 降水入渗
- 蒸腾蒸发
- 深层渗漏
- 侧向流动
3.2灌溉决策优化模型构建
基于数字孪生模型预测的作物需水量和土壤水分动态，构建灌溉决策优化模型，确定最佳灌溉时间和灌水量。
目标函数
- 最大化产量
- 最大化水分利用效率
- 经济效益最大化
约束条件
- 土壤水分约束
- 灌溉系统能力约束
- 水资源总量约束
优化算法
- 传统优化算法
- 智能优化算法
- 强化学习算法
3.3基于摄像头数据的实时灌溉反馈控制
利用摄像头数据对灌溉效果进行实时监测，建立反馈控制机制，实现灌溉策略的动态调整。
灌溉效果评估指标
冠层温度
通过红外摄像头监测冠层温度，评估作物水分胁迫程度
气孔导度
通过多光谱/高光谱数据反演气孔导度，反映作物水分状况
茎直径变化
通过摄像头监测茎直径的微小变化，评估作物水分胁迫程度
反馈控制策略
阈值反馈控制
当监测指标超过或低于设定阈值时，触发灌溉或停止灌溉
模型预测控制
基于数字孪生模型预测未来作物需水趋势，动态调整灌溉计划
自适应控制
根据实际灌溉效果与预期效果的差异，自动调整灌溉策略参数
3.4灌溉决策支持系统开发
基于上述研究成果，开发面向家庭农场和大田应用的灌溉决策支持系统，实现灌溉决策的智能化和自动化。
系统架构设计
云端
数据存储与处理
边缘端
边缘计算
终端
设备与用户界面
决策支持功能
- 灌溉时机推荐
基于作物需水预测和土壤水分状况，推荐最佳灌溉时间
- 灌溉量计算
根据作物需水量、土壤持水能力计算最佳灌水量
- 灌溉方案评估
对不同灌溉方案进行模拟评估，推荐最优方案
- 灌溉效果预测
预测不同灌溉策略下的作物生长和产量情况
四、应用模式与实施路径
4.1家庭农场应用模式
针对家庭农场规模较小、资源有限的特点，设计以下应用模式：
低成本数据采集方案
采用消费级RGB摄像头结合少量土壤湿度传感器和简易气象站
简化的模型校准方法
基于RGB图像的颜色特征分析和简化的机器学习算法
轻量级决策支持系统
可在普通计算机或移动设备上运行，提供简单直观的灌溉建议
"一站式"服务模式
提供设备安装、数据处理、模型校准和决策建议在内的全方位服务
4.2大田精准灌溉应用模式
针对大田规模大、管理复杂的特点，设计以下应用模式：
多源数据融合方案
综合利用卫星遥感、无人机多光谱/高光谱遥感、地面固定摄像头和传感器网络等多源数据，实现对大田作物生长状态的全面监测。
分布式模型架构
采用分布式计算架构，将大田划分为多个管理单元，分别进行模型校准和灌溉决策，提高计算效率和决策精度。
智能灌溉控制网络
建立基于物联网技术的智能灌溉控制网络，实现对大田灌溉设备的远程控制和自动化管理。
数字孪生灌区建设
构建整个灌区的数字孪生模型，实现水资源的统一调度和优化配置，提高灌区整体用水效率。
4.3从家庭农场到大田的推广路径
基于上述两种应用模式，设计从家庭农场到大田的推广路径：
技术简化与标准化
将针对大田开发的复杂技术进行简化和标准化，形成易于家庭农场应用的轻量级版本。
模块化设计
采用模块化设计思想，使系统能够根据应用规模和需求灵活扩展，从家庭农场的小规模应用逐步扩展到大田的大规模应用。
示范推广与培训
在典型区域建立示范基地，展示技术应用效果，同时开展技术培训，提高农户的应用能力和接受度。
政策支持与资金扶持
争取政府政策支持和资金扶持，降低应用成本，推动技术的广泛应用。
五、关键技术创新点
5.1 多源数据驱动的WOFOST模型校准方法
- 基于深度学习的特征提取，避免人工设计特征的局限性
- 多源数据的时空融合方法，提高模型校准精度和稳定性
- 基于贝叶斯理论的动态校准机制，提高模型适应性
5.2 数字孪生驱动的灌溉决策优化框架
- 多目标灌溉优化模型，综合考虑产量、水分利用效率和经济效益
- 基于强化学习的决策方法，实现灌溉决策的智能化调整
- 基于摄像头监测数据的实时反馈控制机制
5.3 低成本、易推广的应用模式
- 消费级设备替代方案，显著降低系统建设成本
- 简化版的WOFOST模型，减少参数数量，降低校准复杂性
- 轻量级计算架构，可在普通计算机和移动设备上运行
六、预期成果与效益分析
6.1预期研究成果
技术方法成果
- WOFOST模型校准方法
- 作物生长数字孪生模型构建方法
- 灌溉优化决策方法
系统平台成果
- 家庭农场轻量级决策支持系统
- 大田精准灌溉决策支持系统
- 数字孪生驱动的灌溉控制系统
应用示范成果
- 示范应用基地建设
- 可复制推广的应用模式
- 实施路径指南
6.2经济效益分析
节水效益
通过精准灌溉决策，可显著提高水分利用效率，预计节水率可达15%-30%。例如，甘肃疏勒河灌区通过数字孪生技术优化灌溉，使农田灌溉用水量从每亩650立方米降至300立方米，节水超50%。
增产效益
通过优化灌溉策略，可提高作物产量和品质，预计增产率可达5%-15%。例如，某地区实施数字孪生精准灌溉后，作物产量提高了15%。
降低劳动力成本
通过自动化灌溉控制系统，可减少人工操作和管理成本，预计可降低劳动力成本30%-50%。
减少能源消耗
精准灌溉可减少不必要的灌溉次数和灌水量，降低水泵等灌溉设备的能耗，预计可降低能源消耗15%-25%。
预期经济效益对比
6.3社会效益分析
促进农业现代化
本研究成果可促进传统农业向智慧农业转型，提高农业生产的科技含量和现代化水平。
提升农民收入
通过节水增产和降低成本，可提高农民的经济收益，促进农村经济发展。
培养新型职业农民
本研究成果的应用需要农民掌握一定的现代信息技术和管理知识，有助于培养新型职业农民队伍。
保障粮食安全
通过提高作物产量和资源利用效率，可增强粮食安全保障能力，为国家粮食安全做出贡献。
6.4生态环境效益分析
水资源保护
精准灌溉可减少水资源浪费，提高水资源利用效率，有助于保护水资源和生态环境。
减少面源污染
合理控制灌溉量可减少农田排水和养分流失，降低农业面源污染风险。
改善土壤质量
精准灌溉可保持土壤水分的合理分布，改善土壤结构和通气性，提高土壤质量和肥力。
七、总结与展望
7.1研究总结
本研究围绕利用摄像头数据进行作物WOFOST模型调参和灌溉优化决策展开，提出了一套完整的技术路线和实施路径。研究的主要内容包括：
- 摄像头数据与WOFOST模型集成：
研究了多光谱/高光谱和RGB摄像头数据的采集、处理和特征提取方法，提出了基于这些数据的WOFOST模型校准技术
- 作物生长数字孪生模型构建：
基于校准后的WOFOST模型，构建了作物生长数字孪生模型，实现了对作物生长过程的实时监测和精准模拟
- 灌溉优化决策方法：
研究了基于数字孪生模型的灌溉需求预测方法，构建了灌溉决策优化模型，提出了基于反馈控制的实时灌溉调整策略
- 应用模式与实施路径：
设计了面向家庭农场和大田的应用模式，提出了从家庭农场到大田的推广路径，为技术的实际应用提供了指导
7.2创新点总结
多源数据驱动的模型校准方法
提出了一种基于多光谱/高光谱和RGB图像的WOFOST模型校准方法，实现了从图像数据到模型参数的直接转换。
数字孪生驱动的灌溉决策框架
构建了一种数字孪生驱动的灌溉决策优化框架，实现了作物生长模拟与灌溉决策的深度融合。
低成本、易推广的应用模式
设计了一种利用消费级RGB摄像头和简化模型的低成本应用模式，降低了技术应用的门槛和成本。
7.3未来研究展望
基于本研究的成果和经验，未来的研究方向包括：
多模态数据融合技术
进一步研究多模态数据（如多光谱/高光谱、RGB、热红外、激光雷达等）的融合技术，提高模型校准的精度和稳定性。
基于物联网的实时监测网络
构建基于物联网技术的实时监测网络，实现对作物生长环境的全方位监测，为数字孪生模型提供更丰富的数据支持。
人工智能在灌溉决策中的应用
深入研究人工智能技术（如深度学习、强化学习等）在灌溉决策中的应用，提高决策的智能化水平。
气候变化适应性研究
研究气候变化对作物生长和灌溉需求的影响，开发适应气候变化的灌溉决策方法。
跨区域、跨作物的应用推广
将本研究提出的方法和系统应用于不同区域、不同作物，验证其通用性和适应性，促进技术的广泛推广和应用。
总之，利用摄像头数据进行作物WOFOST模型调参和灌溉优化决策是智慧农业发展的重要方向，本研究提出的方法和系统具有重要的理论意义和应用价值，有望为提高农业水资源利用效率和作物产量做出重要贡献。
