IrriPro在线滴灌与微灌系统计算演示 操作与教学说明

演示与计算工具合集链接

• • 滴灌系统工作原理：https://www.irripro.com.cn/DripIrrigationSystem.html
• • 管道水头损失仿真：https://www.irripro.com.cn/HydraulicHeadlossCalculator.html
• • 管道沿程水头损失计算：https://www.irripro.com.cn/Head_Loss_Calculator_Used.html
• • 滴灌土壤湿润原理：https://www.irripro.com.cn/DripDemo2.html
• • 滴灌恒压系统演示：https://www.irripro.com.cn/DripDemoForPupingRegulation.html
• • 自动灌溉管网演示：https://www.irripro.com.cn/MicroIrrigationControlDemo.html
• • 灌溉水泵流量计算：http://irripro.com.cn/PumpingCalculator.html
• • 微灌工程全过程设计：https://www.irripro.com.cn/h-nd-574.html

定位：本平台提供的软件和小程序只是纯教学演示与在线计算工具集合，仅用于课堂培训、原理讲解、水力计算教学、节水灌溉知识普及与专业课程实训，非实际工程设计、施工、验收、招投标及设备采购专用版本。所有计算结果、演示动画、参数推荐均为理论教学简化模型，若擅自将本平台数据用于实际工程计算、施工指导与方案决策，一切责任与风险由使用者自行承担，文责自负。平台通过可视化交互操作、流体力学经典公式计算、国标规范对标解读，完整呈现滴灌/微灌系统从基础原理、水力计算、系统控制到全过程工程设计的全流程知识体系，适配灌溉工程专业教学、农技人员技能培训、节水灌溉科普宣传等场景。

一、平台核心工具模块与功能

本平台涵盖基础原理演示、水力计算、恒压控制、水泵选型、全过程工程设计五大类工具，全覆盖滴灌系统教学核心知识点，所有模块均为教学定制，无工程精准校准功能：

1. 1. 基础原理类：可视化拆解滴灌系统核心构成、水流路径、土壤湿润与作物吸水全流程，仅用于原理认知，无工程参数适配；
2. 2. 水力计算类：搭载达西-魏斯巴赫、哈森-威廉姆斯两种行业经典水头损失算法，可视化呈现沿程损失与局部损失产生逻辑，仅用于教学演示计算方法；
3. 3. 系统控制类：模拟滴灌恒压调节、分区电磁阀控制、自动管网运行逻辑，为教学简化模型，非实际工程控制程序；
4. 4. 设备选型类：严格依据GB/T 50485–2020《微灌工程技术规范》，采用简化算法计算水泵匹配流量，仅用于教学理解选型逻辑；
5. 5. 全过程工程设计类：集成地图交互、面积测量、管网布置、3D水头线可视化、材料统计功能，仅用于教学演示设计流程，无现场勘测数据校准。
6.

7.

二、各工具操作与教学应用

（一）滴灌系统基础原理演示工具

1. 1. 滴灌系统工作原理演示

操作：点击水箱补水→控制A/B区阀门→启停水泵→观察水流与滴头出水；

教学价值：直观认知水箱、水泵、主管道、控制阀、滴头五大核心部件，理解压力输水、分区控制、节水灌溉三大基础逻辑；

补充说明：本工具为简化动画演示，仅用于教学认知系统部件，无实际工程水力参数与运行数据。

1. 1. 滴灌土壤湿润与作物吸收演示

流程：水滴下落→土壤湿润区扩散→根系吸收→作物生长；

教学价值：讲解滴灌精准供水、局部湿润、高效利用的核心优势，对应微灌规范中土壤湿润比设计要求；

补充说明：本工具为原理示意模拟，仅用于教学理解滴灌供水机理，不代表实际土壤湿润状态。

请扫二维码，从书籍中获取更多的灌溉基础知识！

在哪里可以阅读到电子书《现代高效节水灌溉技术》：灌溉行业电子新书📚前沿技术，辅助教学，员工培训，一书搞定。

请下载“微信读书 APP”去，阅读电子书《现代高效节水灌溉技术》（搜索书名）！

（二）管道水头损失计算工具

1. 1. 管道流体力学仿真（达西-魏斯巴赫）

输入参数：流体介质、管道长度、内径、粗糙度、流量、闸阀开度；

输出结果：雷诺数、摩擦系数、沿程损失、局部损失、总水头损失、EGL/HGL可视化曲线；

教学价值：直观演示沿程损失与局部损失的产生机理，掌握流体力学核心计算逻辑；

补充说明：采用达西-魏斯巴赫经典公式计算，仅用于教学讲解水头损失原理，工程应用需结合现场条件重新精准计算。

1. 1. 管道沿程水头损失计算器（哈森-威廉姆斯）

输入格式：节点坐标x,y,z、出流量q、局部损失系数k、管径d（英文逗号分隔）；

适配材质：塑料、钢铁、混凝土、石棉水泥管，匹配对应粗糙度与C系数；

教学价值：掌握工程常用水力计算公式，理解管材 roughness对水头损失的影响；

补充说明：支持两种行业通用水力公式，仅用于教学掌握计算方法，参数为教学推荐值，工程实际需修正。

（三）滴灌系统控制类演示工具

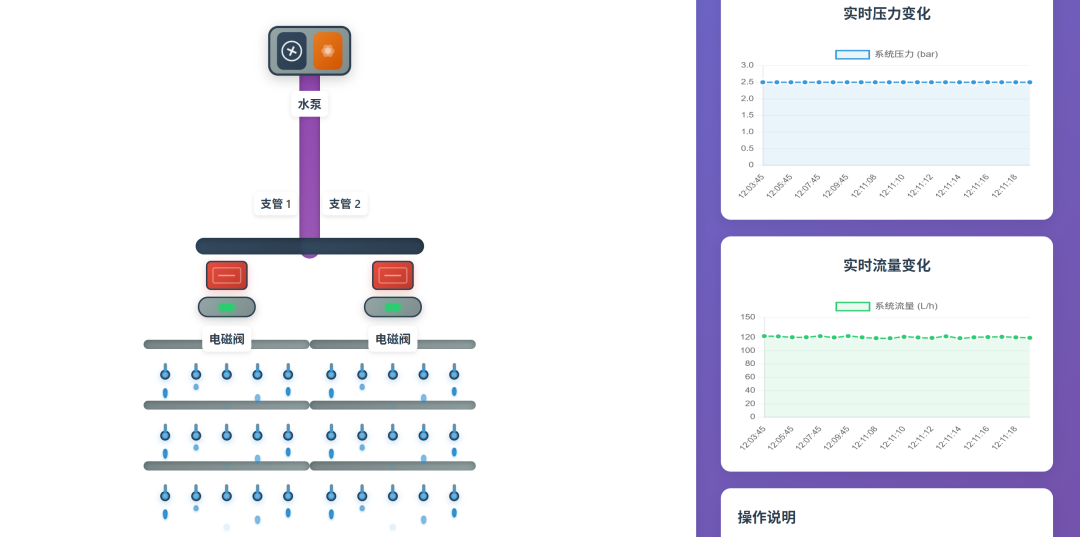

1. 1. 滴灌恒压系统交互式演示

操作：拖动滑块调水泵转速、点击控制电磁阀、按键快速切换状态；

实时展示：系统压力、流量、水流状态、压力/流量变化曲线；

教学价值：理解恒压控制、变转速调节、分区电磁阀联动的运行逻辑，解决系统压力均衡问题；

补充说明：模拟恒压调节简化逻辑，仅用于教学理解压力控制原理，非实际工程变频控制程序。

1. 1. 自动灌溉管网控制演示

功能：展示系统启停、水流状态、阀门开闭的自动化控制；

教学价值：建立智能灌溉、自动管控的基础认知，对接现代农业灌溉技术；

补充说明：简化自动化控制流程，仅用于教学建立概念，无实际工程自动控制功能。

（四）灌溉水泵流量计算器

• • 依据标准：GB/T 50485–2020《微灌工程技术规范》，采用单日耗水基准简化法；
• • 输入参数：灌溉面积、单位、日灌水时间、作物日耗水量、灌溉水利用系数；
• • 核心公式：Q(m³/h)=灌溉面积×日耗水量/(日工作时间×利用系数)；
• • 教学价值：掌握水泵与灌溉需求匹配的计算方法，明确设备选型的核心依据；

补充说明：依据国标简化算法计算，仅用于教学掌握水泵选型公式，工程选型需结合水源、地形等现场条件。

（五）微灌工程全过程在线设计工具

1. 1. 地图交互：测量灌溉面积、布置输水管线、获取经纬度与高程；
2. 2. 参数计算：对标规范查询作物日耗水量、土壤湿润比，计算滴头数量、毛管长度、灌溉流量；
3. 3. 水力校核：计算管网水头损失，生成3D水头线图，校验灌水器压力是否在90%~120%设计压力区间；
4. 4. 教学价值：还原微灌工程规划→设计→计算→校核全流程，贴合规范教学与实操培训；

补充说明：集成国标规范与地图交互功能，仅用于教学演示设计全流程，无精准现场勘测数据，工程设计需重新勘测。

三、综合教学演示流程（推荐培训顺序）

1. 1. 原理入门：用基础原理演示工具，建立系统组成与水流路径认知；
2. 2. 水力核心：用水头损失工具，讲解管道阻力、压力损失计算原理与公式；
3. 3. 系统控制：用恒压与自动控制工具，理解压力平衡与分区管理逻辑；
4. 4. 设备选型：用水泵流量计算器，掌握国标对标与参数计算方法；
5. 5. 全流程设计：用全过程设计工具，完成从地块测量到管网校核的完整教学演练。

四、核心教学原理与规范对标

1. 1. 水头损失原理：总水头损失=沿程损失+局部损失，管道越长、管径越小、粗糙度越高，水头损失越大，为流体力学教学核心知识点；
2. 2. 恒压控制原理：通过调节水泵转速、电磁阀通断，维持系统压力稳定，保证滴头流量均匀，适配滴灌系统均匀性教学要求；
3. 3. 微灌规范对标：严格依据GB/T 50485–2020《微灌工程技术规范》，明确作物土壤湿润比、设计耗水强度、灌溉水利用系数等核心教学指标；
4. 4. 均匀性要求：滴头工作压力需控制在设计值的90%~120%，保证灌溉均匀性，为微灌系统教学核心验收标准。

五、教学专用注意事项

1. 1. 本平台所有工具仅限教学培训、原理讲解、规范学习、课程实训使用，严禁直接用于实际微灌/滴灌工程的设计、施工、验收、设备采购与招投标工作；任何单位或个人将本平台计算结果、演示数据用于实际工程，产生的一切风险、损失与责任，均由使用者自行承担，平台开发者及运营方不承担任何法律及经济责任。
2. 2. 平台内所有水力计算、水泵选型、管网设计结果均为理论教学简化模型，未考虑现场地形高差、水质杂质、管道老化、局部阻力损耗、气候波动等实际工程关键因素，与工程实际存在显著偏差。
3. 3. 演示中的水流动画、压力曲线、3D可视化效果、EGL/HGL水头线均为教学示意图形，仅用于辅助理解原理，不代表实际工程的水力状态与运行效果。
4. 4. 平台内引用的GB/T 50485-2020《微灌工程技术规范》参数、公式、取值范围，仅用于教学对标学习，实际工程需以最新正版规范及专业勘测数据为准。
5. 5. 操作以鼠标点击、滑块拖动、键盘快捷键为主，无专业工程设计门槛，专为零基础学员、教学课堂、技能实训设计。
6. 6. 微灌工程全过程设计工具的地图数据、经纬度、高程信息为通用教学底图，未采用精准测绘数据，未考虑地形起伏、土壤质地、水源条件等现场关键因素，仅用于流程演示。
7. 7. 管道粗糙度、C系数、局部损失系数k等参数均为教学推荐值，实际工程需根据管道材质、使用年限、安装工艺等现场条件重新测定。
8. 8. 所有工具无数据存储、工程存档功能，仅为实时教学演示，计算结果不可作为工程档案留存。
